磚煙囪新建施工圖設計資料中，包括建筑施工圖紙、結構施工圖紙、設備施工圖紙、其他施工圖紙和設計資料。施工圖預算的編制必須以施工圖紙等有關工程技術文件為依據。磚煙囪新建施工圖紙中，根據煙囪安裝避雷針?biāo)杏玫降慕饘俨考仨氝M(jìn)行防腐處理。仔細檢查避雷針的安裝要求，避雷針是垂直在煙囪頂部的，避雷針高度不低于4200mm、鍍鋅管直徑40mm。
磚煙囪安裝避雷針時、接頭處是運用搭接焊的工藝進行接口的銜接，要保證足夠的強度，按照國家最新圖紙?jiān)O(shè)計避雷針的相應要求，避雷針的接口的搭接長度不得小于150mm，這樣才能保證避雷針整體的穩固性。
(1)、煙囪安裝避雷針時如果是獨立避雷針，避雷針的直徑不低于40mm、高度4200mm。
(2)、如果是更換在屋面上的避雷針，一般是選用直徑35mm鍍鋅鋼管、高度3000mm。
(3)、如果是在水塔頂部更換避雷針，則選用直徑為18mm或30mm的鍍鋅鋼管、高度3500mm.
1、磚煙囪安裝避雷針的方法
1) 首先根據本次煙囪安裝避雷針工程施工工程的圖紙要求，在新建煙囪之前在搭埋地基和在進行土建施工的時候，就預埋導線深度4000mm。
2) 根據本次煙囪安裝避雷針工程的要求，按工程設計要求，將避雷針的材料按照長度分成上、中、下三節進行下料。如果避雷針的針尖采用鋼管制作，則需要先將上節鋼管的某一個尖端將其磨成鋸齒形，用手錘收尖后進行焊縫磨尖、涮鋁等作業，依照此法，將避雷針的中部和下部進行相應地處理。
2、磚煙囪安裝避雷針的步驟

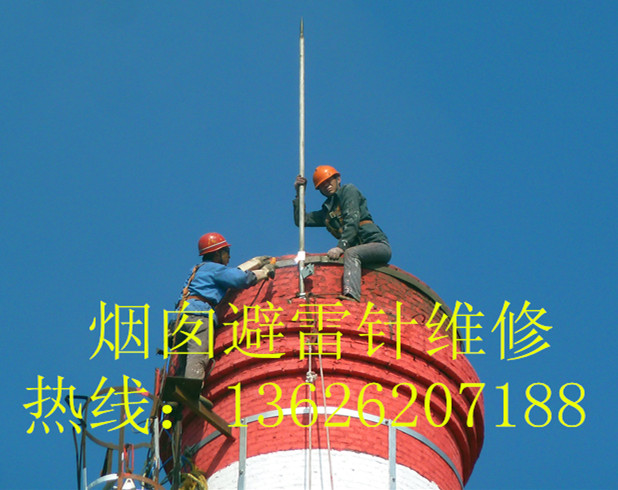

首先將避雷針的支座鋼板固定在之前已經埋設好的螺栓上，然后焊上一塊肋板，然后將避雷針豎起，進行找平，拉正后，再進行接點處的焊接，最后加以校正，將煙囪避雷針完全固定好。最后將避雷針
引下線焊接在底板上，將避雷針的表面進行防銹漆的涂刷。
3、磚煙囪安裝避雷針工程面板更換角鋼面板應有燕尾龍頭，其埋注深度不小于130mm，方鋼和柱鋼面板埋深不小于90mm。 所有面板必須牢固，灰漿飽滿，橫平豎直。
防雷裝置的各種面板頂部一般應距建筑物表面130mm；接地干線面板其頂部應距墻面30mm. 面板之間的水平間距不大于2m（混凝土底座不大于3m）；垂直間距不大于2.6m 。各間距應均勻，允許偏差40mm。轉角處兩邊的面板距轉角中心不大于310mm。面板應平直。水平度每3m檢查段允許偏差4/1400，垂直度每4m檢查段允許偏差3/1300；但全長偏差不得大于20mm。
磚煙囪安裝避雷針工程面板等鐵件均應做防腐處理。 埋注面板所有的水泥砂漿，其配合比不應低于1：3。 面板更換應盡可能隨結構施工預埋面板或鐵件。在進行煙囪安裝避雷針時，要根據設計要求進行彈線及分檔定位。用手錘。鑿子進行挖洞，所挖的洞的大小要里外大小一樣。
首先將避雷針上的一條直線上的兩個支架進行填埋固定，然后用鐵絲將其他的面板和其它的支架全部恩寵。在煙囪安裝避雷針埋注前應先把洞內用水澆濕，這樣將有利于進行避雷針面板的固定施工。在進行煙囪更換避雷針固定時，如果是使用混凝土支座，將混凝土支座分檔擺好。然后利用鐵絲將其拉直，將其它支座用砂漿找平找直。 如果女兒墻預留有預埋鐵件，可將支架直接焊要鐵件上，支架的找直方法同前。
