1、概述
電熱電容器以粗化聚丙烯薄膜并浸于液體（不含PCB）作復合介質、高純鋁箔作（電）極板，以瓷柱絕緣子配銅螺桿及銅水管接頭作引出端子；外殼為立方體鋁合金油箱，常配有水冷管。主要用于額定電壓不大于3.6kV，頻率50kHz及以下的可控或可調的交流電力系統中，***用來改善感應加熱、熔化、攪拌或鑄造裝置，以及類似應用場合的功率因數,是感應加熱系統諧振回路中容性無功的主要提供者。產品性能符合JB7110—1993《電熱電容器》及IEC 60110--1998《感應加熱裝置用電力電容器》。
2、使用條件
2.1海拔高度不超過1000m，戶內安裝。
2.2安裝場所無劇烈的機械振動、無有害氣體及蒸汽、無導電性及爆炸性塵埃。
2.3冷卻水進水溫度不超過30℃。對于1000kVar以下的電容器水流量不低于4L/min，1000kVar及以上的不低于6L/min。
2.4長期過電壓（24小時中不超過4小時）不超過1.1Un ,長期過電流（包括諧波電流）不超過1.35In。
3、結構

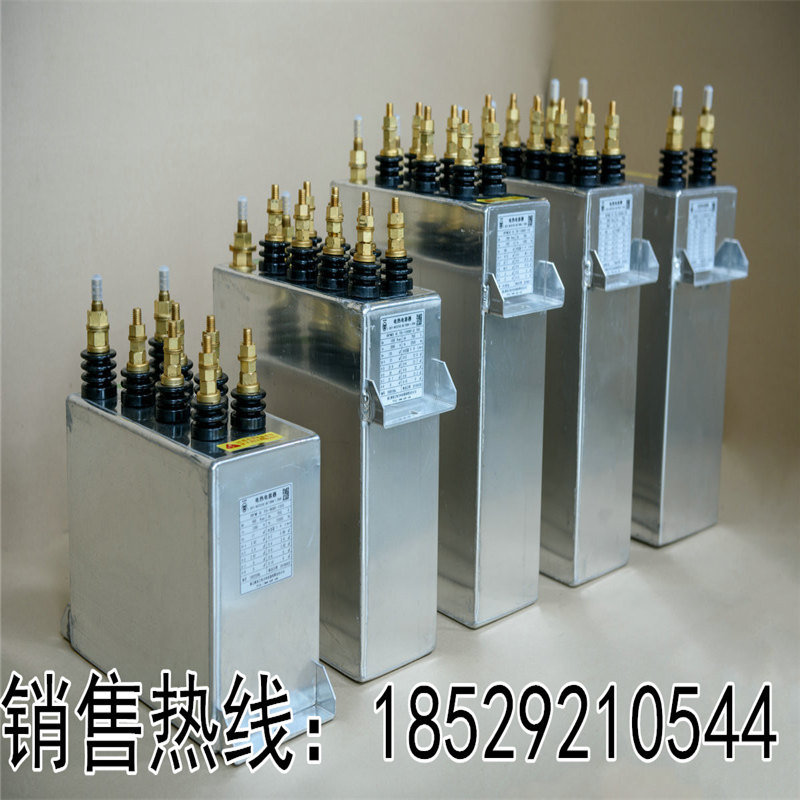

RFM型水冷式全薄膜電熱電容器主要由心子和外殼組成。心子由數組元件并聯構成，心子的一側（公共極板）焊有冷卻水管（空氣自冷式產品除外）；外殼由鋁合金板彎焊制成，兩端裝有供吊運、安裝的支架，箱蓋上裝有進出水管和套管支撐的接線端子。外殼內除心子外充滿著性能優良的絕緣液體。
4、電容器型號及表示意義
例：RFM3 0.75 - 1000 - 1 S
R 系列代號（電熱）
F 液體介質代號（二芳基乙烷）
M 固體介質代號（聚丙烯薄膜）
3 設計序號
0.75 表示額定電壓（kV）
1000 表示額定容量（kVar)
1 表示額定頻率（kHz)
S 尾注號（水冷式）
