王明單
安科瑞電氣股份有限公司 上海嘉定201801
摘要：本文通過將數據中心作為主要研究對象，采用文獻研究法、實踐調查法等研究方法，以UPS配電系統為例，對數據中心IDC配電系統優化設計進行簡要分析。并從選用**節能設備、優化機房布置等角度出發，對如何落實數據中心IDC機房能源管理提出幾點有效措施以供參考。
關鍵詞：數據中心；IDC配電系統；優化設計；能源管理
1 數據中心IDC 配電系統優化設計
1.1 UPS設備的設計優化
1.1.1提高UPS負荷率
數據中心在選擇使用UPS配電系統并對其進行優化設計時，首先需要對UPS設備的設計選用進行相應優化。通過結合當前某數據中心安裝的上百臺UPS設備運行情況，根據工作人員采集得到的相關數據可知，有超過60%的UPS設備運行負荷率為20%到30%，有接近30%的UPS設備負荷率不足20%。而通過結合其他相關研究資料，也有學者指出當前我國大多數數據中心使用的UPS系統有至少40%的負荷率未能得到有效使用。因此從理論上來說，通過對當前UPS設備負荷增加25%IT負荷，有助于提高UPS設備可用容量的利用率，以此達到提升UPS系統應用效益的目的。
1.1.2合理設定PF值
|
應用場景 |
型號 |
圖 片 |
保護功能 |
|

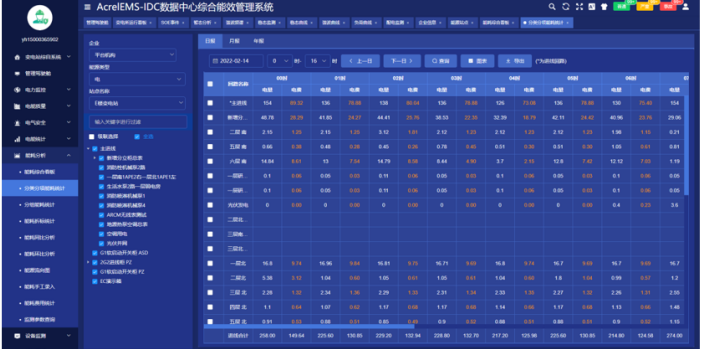

能耗管理云平臺 |
AcrelCloud-5000 |
|
采用泛在物聯、云計算、大數據、移動通訊、智能傳感等技術手段可為用戶提供能源數據采集、統計分析、能效分析、用能預警、設備管理等服務，平臺可以廣泛應用于多種領域。 |
|
智能網關 |
Anet系列網管 |
|
采用嵌入式硬件計算機平臺，具有多個下行通信接口及一個或者多個上行網絡接口，作為信息采集系統中采集終端與平臺系統間的橋梁，能夠根據不同的采集規約進行水表、氣表、電表、微機保護等設備終端的數據采集匯總，并使用相應的規約轉發現場設備的數據給平臺系統。 |
|
高壓重要回路或低壓進線柜 |
APM810 |
|
具有全電量測量，電能統計，電能質量分析及網絡通訊等功能，主要用于對電網供電質量的綜合監控診斷及電能管理。該系列儀表采用了模塊化設計，當客戶需要增加開關量輸入輸出，模擬量輸入輸出，SD卡記錄，以太網通訊時，只需在背部插入對應模塊即可。 |
|
APM520 |
|
三相全電量測量，2-63次諧波，不平衡度，*大需量，支持付費率，越限報警，SOE,4-20mA輸出。 |
|
|
低壓聯絡柜、 |
AEM96 |
|
三相多功能電能表，均集成三相電力參數測量及電能計量及考核管理，提供上 24 時、上 31 日以及上 12 月的電能數據統 計。具有 63 次分次諧波與總諧波含量檢測，帶有開關量輸入和繼電器輸出可實現“遙信” 和“遙控”功能，并具備報警輸出，可廣泛應用于多種控制系統，SCADA 系統和能源管理系統中。 |
|
動力柜 |
ACR120EL |
|
測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度，諧波等，并具備完善的通信聯網功能，非常適合于實時電力監控系統。 |
|
DTSD1352 |
|
DIN35mm導軌式安裝結構，體積小巧，能測量電能及其他電參量，可進行時鐘、費率時段等參數設置，精度高、可靠性好、性能指標符合國標GB/T17215-2002、GB/T17883-1999和電力行業標準DL/T614-2007對電能表的各項技術要求，并且具有電能脈沖輸出功能；可用RS485通訊接口與上位機實現數據交換。 |
|
|
AEW100 |
|
三相全電量測量，剩余電流、2-63次諧波，支持付費率，量值、電纜溫度，可選2G/4G通訊。 |
5結束語
總而言之，工作人員在對數據中心IDC配電系統進行優化設計的過程中，需要充分結合數據中心配電系統實際情況及運行要求，并嚴格按照國家相關規程規定，合理選用**的UPS設備并注重增加備用設備與線路，以此有效提高配電系統的運行穩定性。在開展能源管理工作中，工作人員同樣需要主動運用**、節能的設備，在對機房進行優化布置并積極運用各種先進信息技術下，使得IDC機房可以獲得更高的節能管理成效。
【參考文獻】
【1】張 翔.IDC業務預測與基地工程建設方案研究[D].長安大學，2017.
【2】滕信根．?dāng)?shù)據中心IDC 配電系統優化與能源管理［Ｊ］．電力訊息，2019（05）：02-03.
【3】安科瑞企業微電網設計與應用手冊2022.5版
作者簡介：張雙，女，現任職于安科瑞電氣股份有限公司，主要從事數據中心的設計與應用。Email：2885039098@qq.com，手機：13916280434，QQ:2885039098
|
