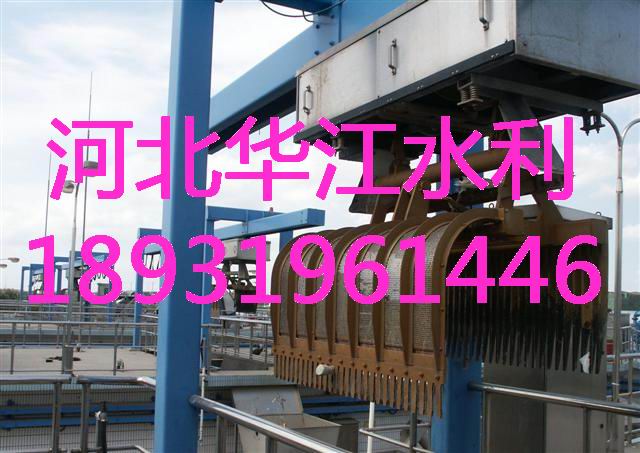

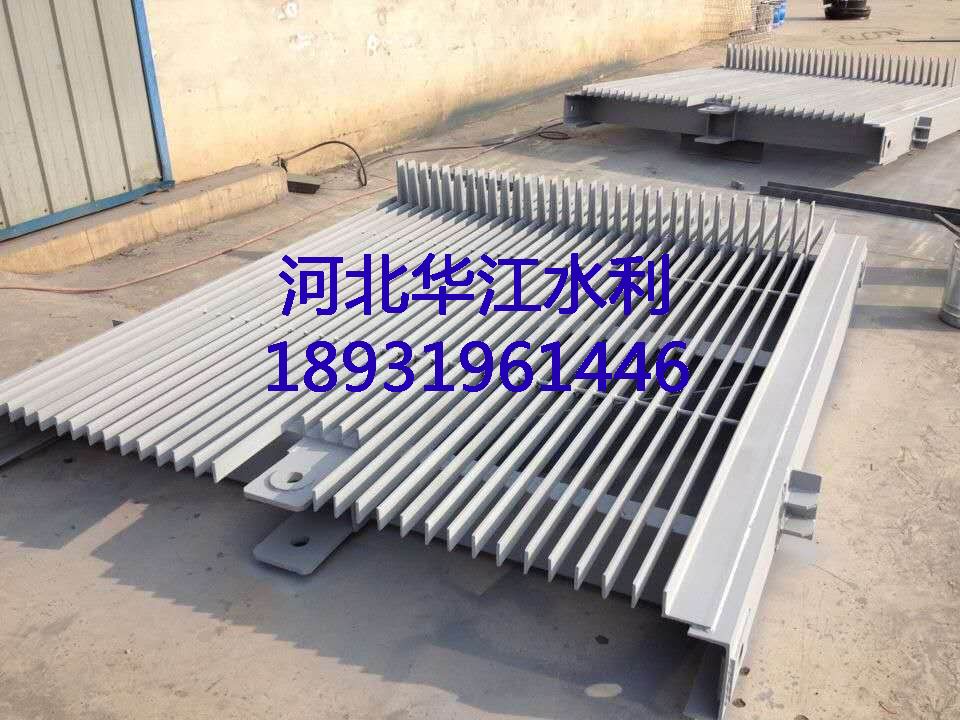

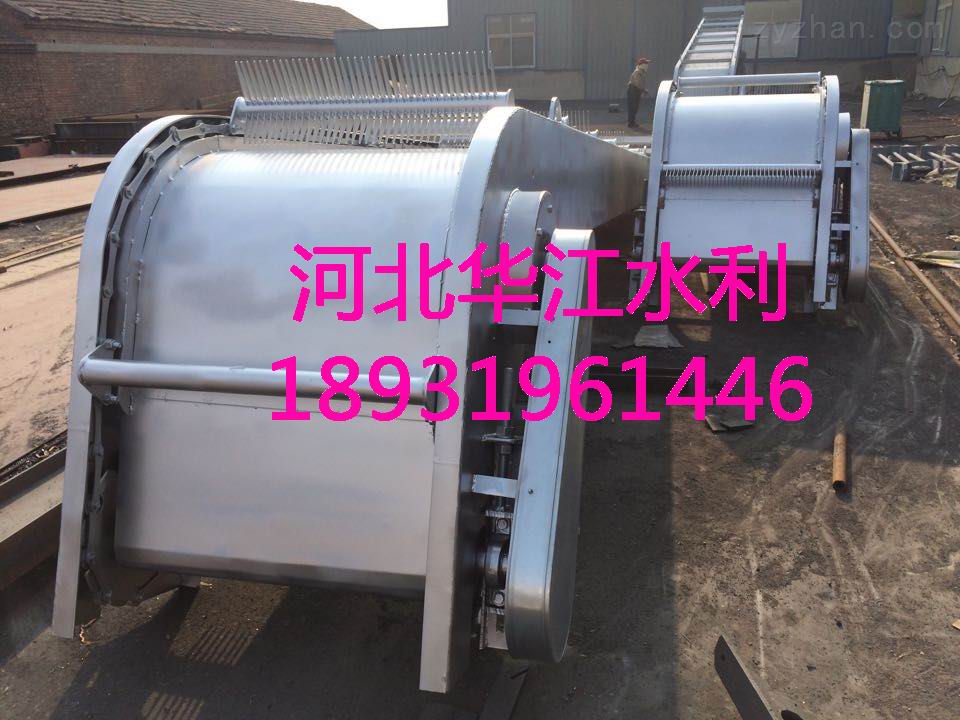

包頭水庫河道鋼制閘門生產廠家河道閘門攔污柵除污機講解
鋼制閘門的適用范圍：
鋼閘門是給排水工程、水利、水電工程中常用的攔水、止水設備，我公司生產的鋼閘門種類齊全，可適用于各種場合，從其結構形式可以分為以下五類：
插板閘門（CBZ）：露頂閘門，三面止水、密封性能好，適用于渠道安裝。
制水閘門（ZSZ）淹沒式閘門，四面止水，適用于渠道或孔壁的安裝、承載水頭在5m以下。
疊梁閘門（DLZ）適用于使用頻率較少的場合，渠道安裝，分塊啟吊。

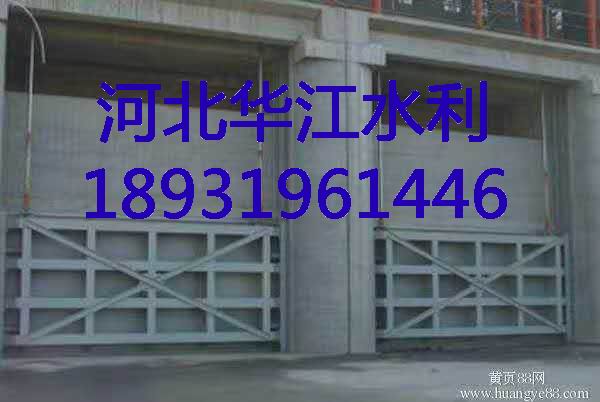

平面閘門（PGE）：承受水頭較大，外形規格不受限制，廣泛適用于水利水電工程中作工作閘門、事故閘門、檢修閘門等。
水利閘門（SLZ）：外形尺寸較大，可制成推轉式、橫拉式，采用電液推桿或卷場機操作，廣泛適用于泄洪、河道換水等水利工程。
平面液壓閘門（PGZY）：承受水頭較大，液壓頂緊密封。密封性能好廣泛適用于電廠循環水系統或其他隊密封要求高的場合。
一、鋼制閘門門葉如何進行安裝
在進行鋼制閘門門葉安裝之前，我們需要做好準備工作，然后才可以從各方面入手進行組裝，下面就是小編為您提供的幾點啟閉機閘門門葉安裝注意事項，請您做個參考。
首先門槽復測合格記錄需要齊全，而且鋼制閘門的門槽中雜物和鋼筋頭等都需要清理干凈；閘門程度鎖錠裝置也可以投入使用，因此需要檢查是否可以正常使用；還需要清理出門葉和其他附件的堆放場地。門槽孔口已設置安全圍欄及蓋板。
當閘門門葉分節和其他相關配件產品運至工地后需要進行組裝，然后再分節吊入門槽安裝。門葉組裝內容主要有閘門吊放、組合、調整、焊接、安裝止水件、行走機構和檢查等。
此外，鋼制閘門廠家提醒您：在組裝前需要再廠內或在門槽附近搭設拼裝平臺，而且平臺是需要用型鋼或混凝土進行鋪設的，在搭設平臺的時候還應該考慮留出焊接、安裝附件和進行檢查測量的位置。
二、在設計上鋼制閘門應遵循哪些要求
我們現結合運行良好的已建工程實例，參考鋼制閘門設計規范，對其中的原則要求做了星系的研究，并提出解決問題的詳細措施方法供業內人員試驗參考，一起來學習一下吧！
首先我們需要知道鋼制閘門的主要標準和規范，規范是在生產鋼制閘門的過程中不可以任意加大焊縫，而且需要避免焊縫立體交叉于一處。在生產時可以通過各種方式來避免不利影響的出現，在水流條件過于復雜的條件下需要進行鋼制閘門模型試驗研究。
而對于閘門的承重構件和連接件來說，應該要仔細驗算正應力和剪應力，而且還需要仔細比對溢洪道漏頂式平面鋼閘門標準，對水工剛結構潛孔式焊接平面鋼閘門設計圖進行研究，爭取可以生產出在各方面都完美的水利閘門。
當然，我們廠家還設立了專門的檢測團隊，確保了每一個出廠的鋼制閘門都精益求精，在極大程度上增強了水利工程的可靠性。
三、定期維護保養鋼制閘門可以延長使用壽命
1.由于波浪沖擊會引起鋼制閘門震動�？梢栽诎惭b閘門上有加設防浪格柵、排，以達到削減波浪沖擊強度；由止水漏水問題引發的閘門震動可以調整止水位置，或是更換其他治水材料尺寸，讓兩者緊密接觸可以有效降低止水引起的震動。
2.再高流速水條件下，因建筑過水?dāng)嗝姘l(fā)生變化導致水結構面發生變化，泄水建筑物水汽不足導致閘門槽和預埋件發生氣蝕。解決方法，對已被氣蝕的部分用乃氣蝕材料補強，盡可能保證水?dāng)嗝嫫秸?/span>
3.定期對閘門主輪、吊耳軸銷部分注油保證潤滑性，防止生銹。
4.如果閘門滾輪長期處于槽內或無法取出可以用集中潤滑的方式。
5.定時定點、設立專人去檢查閘門有無破損杜納洌情況，各部分焊接。
6.防水膠皮及時更換，在發現老化的情況下，安裝前要涂抹防老劑，存放避免陽光暴曬。
7.做好防腐、防蟲蛀、擠壓、變形等問題。
8.對露出部分涂油脂保護，金屬部分涂抹防銹涂料。
四、鋼閘門防腐要求
水工鋼閘門噴涂鋅、涂漆的一般工藝流程是：噴砂除銹→質量檢查→噴涂鋅→質量檢查→涂料封閉→質量檢查
1．不銹鋼及非金屬材料不涂防腐涂料。
2．傳動部位接觸面涂防銹油脂保護。
3．碳鋼部件（傳動部件除外）均進行噴砂除銹質量達Sa21/2級標準。水上部件涂環氧鐵紅防銹漆，外罩面漆。
4．涂層均勻、光亮完整，沒有粗糙不平，漏漆等現象。漆膜牢固，無剝落、裂紋等缺陷。
五、不銹鋼閘門油漆
1.表面進行噴涂處理。
2.涂漆均勻、細致、光亮、完整。漆膜牢固、無剝落、流痕和裂紋等缺陷。
六、不銹鋼閘門技術標準
1．本設備材料符合GB標準規定。
2．所有量度、尺寸、重量均用國際單位（SI）表示。
3．我公司已通過ISO9001質量體系認證。
七、不銹鋼閘門測試
1. 所有閘門及電動啟閉機在制造與裝配后，以及在制造廠發運前均經過檢查及整機試驗。其中包括材料的檢查與試驗、制造時的部件與工藝檢查，制造后性能測試及油漆工作的檢查與測試。
2. 各項測試工作在我公司進行如需要并由業主代表到場。
3. 閘板、閘框及框架取得試棒的化學成份分析驗證其成份。
4. 我公司將提供所有螺桿材料試驗證明。
5. 校核啟閉機的所有功能，并進行常規試驗。
6. 閘門檢驗后將門板與門框組成整體后包裝及運輸。
八、鋼閘門安裝指導
1、首先測量主、反軌道厚度的尺寸和閘門的厚度尺寸，三者尺寸之和應小于閘槽的預留尺寸，如小于的話可以準備安裝，如大于的話要設法找原因解決。
2、看準流水方向和閘門是前止水﹙面板止水﹚還是后止水。
3、測量、尋找吊點中心線和閘門底止水的位置尺寸，明確閘門的底止水在閘槽的位置。
4、根據大田水工閘門底止水在閘槽中的位置，把底坎放入閘槽底部，盡量使底止水在底坎面板的中央位置，用水平尺測量底坎面的平整度，水平后開始點焊穩固。
5、再按出水口寬度和閘門的厚度，確定主軌的位置用垂線吊直主軌面然后把主軌的鋼筋和預埋筋點焊連接穩定。
6、根據出水口尺寸和閘門的寬度放反軌，其方法和穩定主軌方法一樣。
7、安裝門楣，按出水口的高度為門楣的底部，門楣的面和迎水面的軌道面相平，然后和預埋鋼筋點焊連接。
8、都點焊連接住后，再重新測量出水口的寬高和門槽的寬度，如都符合圖紙要求的尺寸，就開始焊接穩固；如有不符，調整后焊接穩固。
9、焊接穩固好后，可以順閘門試裝，試裝順利吊起閘門，按二期預留的尺寸支盒子板準備進行灌注混凝土；試裝不順利找出問題，調整好再灌注混凝土。
九、配套卷揚式啟閉機安裝
1.卷揚式啟閉機出廠前，應進行整體組裝和試運轉，經檢查合格，方可出廠。產品必須有合格證和產品說明書及生產許可證。
2.卷揚式啟閉機運到現場后，應對開式齒輪的側、頂間隙，齒輪嚙合接觸斑點百分值、軸瓦與軸頸間的頂、側間隙等進行復測，其結果應符合規范要求。必要時，應對設備進行分解、清掃、檢查。
3.卷揚式啟閉機電氣設備安裝、試驗、質量等級評定，應按國家和行業現行的有關標準和規范執行。
4.啟閉機安裝位置應與土建閘孔中心和門槽中心用同一基準線。
包頭水庫河道鋼制閘門生產廠家河道閘門攔污柵除污機講解
鑄鐵閘門廣泛用于給水、、引水、防汛等水利工程建設，閘板壓向門框最大壓力為0.1MPa，脫離門框最大壓力為0.02MPa，滲漏量不大于1.25L/min.m，啟閉時間為5-10min，為附壁式或法蘭式安裝。
該產品主要由啟閉機、鑄鐵閘門（門框、閘板、閘桿）楔緊裝置、密封座、吊耳等部件組成。密封面上有銅嵌條，保證了密封和耐久性，久用磨損后，并可通過楔形壓塊高度來保證正常工作。具有結構合理、封閉性好，安裝、調節、使用、維護方便、性能可靠等特點。
閘門為垂直安裝安裝的生干事主貼相同閘門，背面適于墻式安裝，閘門承受壓力最大正想工作水頭0.1mpa，最大反向工作水頭0.02mpa，最大正向工作水頭時泄漏量不超過1.25L/min.m(密封長度)，最大反向工作水頭時泄漏量不超過2.5L/min.m。閘門采用灰鑄鐵，機械性能符合GB9439規定，主要鑄件時效處理，鑄鐵的鑄造偏差符合GB6414的規定，門板為整體鑄造，設加強肋，安裝用吊環或吊孔。門框整體鑄造，門框表面要平整，在啟閉門板過程中，密封座不能變形或松動，緊固密封座的螺釘材料和密封座相同。螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2μm，閘門兩側設置可調節帶有金屬密封面的楔緊裝置，楔緊兩楔緊面粗糙度不大于3.2μm，最大工作水頭壓力按10米考慮，閘門安裝方式采用預埋鋼板安裝方式，具有鎖緊裝置，便于管理使用，設備24小時工作，使用壽命不少于10年。
非金屬、有色金屬不涂防腐材料。其余部件在涂漆前先清除毛刺，氧化皮，銹斑，粘砂，結疤和油污等贓物，將澆口、冒口多肉和銳邊等鏟平，并進行噴砂處理，表面處理的級別為Sa2?級。
控制系統電控箱防護等級IP55，戶外型，用于設備的配電和運行控制，控制箱設有短路、過電流、欠電壓、過載保護裝置，且?guī)в羞h程控制PLC接口。
閘門的設計、制造檢驗、和驗收都符合企業標準。配套啟閉機按ZBJ86001.2-89《螺桿式啟閉機-技術條件》，啟閉機裝置采用螺旋付傳動，滿足人工操作高度-800mm，手輪上標明開閉方向，手輪順時針為關閉閘門，人工操作力不大于150N。驅動裝置設有防護罩，其結構形式便于維修檢查，能滿足室外安裝使用的要求。此產品符合 GB標準規定，所有量度、尺寸、重量均用國際單位表示，我公司為水利部認可企業。
華江鑄鐵閘門適用但不限于以下標準：
供水排水用鑄鐵閘門——CJ/T3006-92
通用閘門灰鑄件技術規范——GB12226-90
鑄造銅合金技術條件——GB1176-87
鑄造尺寸公差—— GB6414-86
灰鑄鐵件——GB9439-88
碳素結構鋼技術條件——GB700-88
合金鍛造一般要求——GB1176-87
不銹鋼棒——GB1220-92
巴鑄鐵法蘭尺寸——GB4216.2-84
鑄鐵法蘭橡膠墊圈技術要求——GB4216.10-84
鑄鐵產品的尺寸公差——GB6414-94
鑄鐵閘門分類、標志、包裝、運輸及貯存——GB/T3006-92
閘門結構剖析：1.閘門面板 閘門面板是用來直接擋水，并將承受的水壓力傳給梁格，面板通常設在閘門上游面，這樣可以避免梁格和行走支承浸沒于水中而聚集污物，也可以減少因門底過水而產生的的振動，對靜水啟閉的閘門或當啟閉閘門時門底流速較小的閘門，為了設置止水的方便，面板可設在閘門的下游面。2.梁格 梁格用來支承面板，以減少面板跨度而不致使面板過厚。梁格一般包括主梁、次梁（包括水平次梁、豎直次梁、頂梁和地梁）和邊梁，共同支承面板傳來的水壓力。3.空間連接系 由于門葉結構是一個豎放的梁板結構，梁格自重是豎向的，而梁格所承受的水壓力卻是水平的，因此，要使每根梁都能處在它所承受的外力作用的平面內，就必須用連接系來保證整個梁格在閘門空間的相對位置，同時，連接系還起到增強門葉結構在橫向豎平面內和縱向豎平面內剛度的作用。4.行走支承 為保證門葉結構上下移動的靈活性，需要在邊梁上設置滾輪或滑塊，這些行走支承還將閘門上所承受的水壓力傳遞到埋設在門槽內的軌道內。5.吊具 采用自動抓鉤起吊6.止水 為了防止閘門漏水，在門葉結構與孔口周圍之間的所有縫隙里需要設置止水，一般為橡膠止水。7.平衡閥 為了起吊閘門，在閘門設置有調節門體前后水位的平衡閥，目的是為了調節們提前后的水位，當水位差在不大于300mm-500mm之間時，起吊閘門。
所有閘門及啟閉機在制造與配裝后，以及在制造廠發運前經過檢查及整機實驗。其中包括材料的檢查與實驗、制造時的部件與工藝檢查，制造后性能測試及油漆工作的檢查與測試。各項測試工作在我公司進行并由業主代表到場，校核啟閉機的所有功能，并進行常規實驗，閘門檢驗后將門板與門框組成整體后包裝及運輸�，F(xiàn)場檢測：1.閘門安裝后應對啟閉機內的潤滑油脂經常進行檢查和加注，2.在無水條件下，至少做閘板、閘板啟閉3此試驗，操作靈活手感輕便，螺桿的旋合平穩，門板無卡位，突跳現象，限位正確，啟閉機過載保護機構應動作靈敏可靠3.現場試驗，在最大設計水位條件下滿足上述要求泄漏量，平臺上啟閉機中心與門板吊耳中心應位于同一垂線，其垂直偏差在長度內不大于1/15004.門框與墻壁的水平度和垂直度偏差不大于2/10005.閘門密封面應平整貼密，300mm密封長條段內間隙小于0.1mm。6.上述適用于《CJ/T3006-92給水排水工程用鑄鐵閘門標準》。
中華人民共和國水利行業標準
SL545-2011
鑄鐵閘門技術條件
1 范圍
為適應水利工程需要，統一鑄鐵閘門技術要求，保證鑄鐵閘門質量，特定本標準。聚財水利
本標準規定了用于正向止水，反向止水或雙向止水的垂直安裝的鑄鐵滑動閘門。鑄鐵滑動閘門具有機加工的金屬面和機加工的可調節楔塊裝置。鑄鐵滑動閘門可用于方形、矩形或圓形孔口。本標準規定了鑄鐵閘門的材料、制造、試驗方法、檢驗規則、標志、包裝、運輸及貯存。
本標準適用于水利水電工程用的鑄鐵閘門，也適用于城市供、排水及污水處理工程。
2 規范性引用文件
下列文件對于本標準的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本標準。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本標準。
GB/T 699 優質碳素結構鋼
GB/T 700 碳素結構鋼
GB 1176 鑄造銅合金技術條件
GB 1220 不銹鋼棒
GB/T 1348 球墨鑄鐵件
GB 4216.2 2.5 巴灰鑄鐵管法蘭尺寸
GB 4216.9 灰鑄鐵管法蘭用石棉橡膠墊片尺寸
GB4216.10 灰鑄鐵管法蘭及墊片技術條件
GB6414 鑄件 尺寸公差與加工余量
GB8923 涂裝前鋼材表面銹蝕等級和除銹等級
GB/T 9439 灰鑄鐵件
SL105 水工金屬結構防腐蝕規范
3.技術要求
3.1 技術資料
鑄鐵閘門制造前，應具備設計圖樣和技術條件，設計圖樣包括總圖、裝配圖和零件圖。制造商還應提供詳細圖冊數據和部件安裝順序，作為安裝和解體閘門以及定購修理備件的說明書。
鑄鐵閘門應符合本技術要求，并按照審查批準的圖樣和技術文件進行制造。
3.2 材料
3.2.1 灰鑄鐵的化學成分和機械性能應符合GB/T9439規定。球墨鑄鐵的化學成分和機械性能應符合GB/T1348規定。鑄造銅合金的機械性能應符合GB/T1176規定。
3.2.2 灰鑄鐵質理按GB9439執行
3.2.3 主要鑄鐵（如門框、門板、導軌等）應時效處理
3.2.4 鑄鐵的鑄造偏差應符合GB/T6414規定
3.2.5 主要零部件材料應符合或不低于表1的規定。
3.3 主要構件
3.3.1 門板應符合下列規定：
a)門板所用材料應為鑄鐵，根據孔口尺寸和工況要求確定是否設置加強肋。
表1 主要零部件材料表
零件名稱
材料
材料標準
墻管、門框、導軌、吊耳、門板
HT200
GB9439
密封座
HT200
HT200
GB9439
ZCuSn5Pb5Zn5
GB1176
1Cr13
GB1220
楔塊
ZCuSn5Pb5Zn5
GB1176
HT200
GB9439
吊塊螺母
HT200
GB9439
ZCuSn5Pb5Zn5
GB1176
螺栓、螺釘、螺母、地腳螺栓、偏心銷和銷軸等
Q235
GB700
1Cr13
GB700
45
GB699
b)門板按設計水頭設計，其拉伸、壓縮和剪切強度滿足許用應力要求，撓度應水大于構件長度的1/1500.門板的計算厚度應增加2MM的腐蝕裕量。門板最小厚度應不小于設計厚度。新河縣華江水利機械廠
C)門板應分別與座面和楔塊的接觸面進行機加要，門板與導軌的最大間隙應不超過2.0MM。門板尺寸2000MM及其以上時，門板的上端應設置安裝吊環或吊孔。
d)閘孔尺寸在2.5M以下應整體鑄造，閘孔尺寸在2.5M（含2.5M）以上可以設計成組裝式，門板李間止水面處錯位量水大于0.1MM。
3.3.2 門框應符合下列規定：
a)門框應采用鑄鐵材產，門框宜整體鑄造，其拉伸、壓縮和剪切強度滿中許用應力要求 新河縣華江水利機械廠
b)門框計算厚度應增加2MM的腐蝕裕量。
c)對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱分布。
d)法蘭螺栓孔直徑d0的軸線的位置度公差應符合表2的規定。
表2 法蘭螺栓孔的軸線相對于法蘭的孔軸線的位置度公差 MM
法蘭螺栓孔直徑d0
位置度公差
11.0~17.5
<1.0
22.0~30.0
<1.5
33.0~48.0
<2.6
e)墻管式閘門與墻管連接之間應設月止水墊片，其墊片應符合GB4216.9及GB4216.1規定。
f)所有形成連接或支承的表面均應進行機加工，直接用螺栓連接到基礎埋件的加工面。
g)門框上應設置閘門安裝基準。
3.3.3 導軌應符合下列規定：
a)導軌可用螺栓（螺釘）與門框相接，或與門框整體鑄造，導軌上的所有支承和接觸面應進行機加工。
b)導軌應按設計水頭設計，其拉伸，壓縮和剪切強度滿足許用應力要求，導軌的設計長度不小于孔口高度的1.5倍。
c)應采取防止螺栓固定的導軌橫向移動的措施。導軌應能承受由于水壓和楔塊作用產生的推力，導軌應滿足許用應力要求。
d)楔塊或楔塊面應緊固在導軌的特定點上，閘門處于關閉位置時，所有點應與門板上的楔塊面緊密接觸。
e)門框上設置啟閉機機架梁時，導軌應具有連接板。
3.3.4
啟閉機機架梁應符合下列規定：
a)啟閉機機架梁梁材料的極限強度滿足許用應力要求。
b)啟閉機機架上部應進行機加工后安裝操作機構。啟閉機機架梁與導軌頂部擋板連接的擋板接觸面應進行機加工，并用螺栓連接到導軌上。
3.3.5密封座應符合下列規定
a)帶密封座的鑄鐵閘門，座面應由軋制或擠壓的不銹鋼或青銅制成
b)在閘門的使用期內確保密封座不能變形和松動。密封座采用沉頭螺栓連接，連接后對密封面進行精加工，其表面粗糙度不大于3.2μm，加工后的密封板厚不小于6mm.
c)密封面不得有貫穿性間隙，密封面最大間隙不超過0.3mm,長度不超過100mm,
3.3.6 吊耳或吊塊螺母應符合下列規定
a)門板的上端應設吊耳或吊塊螺母，以與螺桿連接。吊耳中心線與門葉中心線偏差不超過2mm。在最大工作水頭啟閉時，其拉伸、壓縮和剪切強度滿足許用應力要求。
b)吊耳可與門葉整體鑄造成形，也可采用焊接吊耳，用螺栓與門葉連接。
c)吊塊螺母與門板的連接結構，應能防止吊塊在門板的螺母匣中轉動。
3.3.7 楔緊裝置應符合下列規定
a)楔緊裝置應配制制造。
b)有反向水頭作用要求時，應提供頂部和底部楔緊裝置。底部沖洗型式閘門有反向水頭作用要求時，應提供頂部楔緊裝置。
3.3.8 所有裝配螺釘、螺栓、螺母、地腳螺栓和銷軸應按最大啟門閉門力設計。
3.4 裝配
3.4.1 閘門的所有零部件的配合而和承壓面應機加工。閘門總裝后，應進行2~3次全行程啟閉試驗，保證移動靈活。當門板在全閉位置時，門板與門框的各楔緊面應同時楔緊。
3.4.2 門板與門框?qū)虿壑g的單邊間隙應為2~3mm。
3.4.3 門板密封座應全部包含在門框密封座內，其相對位置應大于2.0mm。
3.5 涂裝
3.5.1 防腐涂裝施工作業環境應滿足SL105規定。
3.5.2 在涂漆前必須清除毛刺、氧化皮、銹斑、銹跡、粘砂、結疤和油污等臟物，表面清潔度達到GB8923中的Sa2以上或St3.將澆口、冒口、多肉和銳邊等鏟平，保持表面平整光潔。
3.5.3 閘門非工作面的涂漆不得有起泡、剝落、皺紋和流掛等對外質量有影響的缺陷。
3.5.4 涂料應滿足工程設計要求。
3.5.5 涂裝要求必須符合SL105的規定和油漆生產廠的使用說明書。
3.5.6 涂裝底漆一遍，面漆一遍，門葉涂漆厚度大于100μm。
3.6 出廠檢驗與試驗
3.6.1 門板與門框密封座的結合面，必須清除外來雜物和油污，將閘門全閉后放平。在門板上無個加荷載的情況下，用0.1mm的塞尺沿密封的結合面測量間隙，最大間隙值不大于0.1mm。
3.6.2 將門板在門框入座，做全啟全閉往復移動。檢查門板在全啟全閉時的位置、楔緊面的楔緊狀況和門板在導向槽內的間隙。用鋼尺和塞尺等工具分別進行測量，其檢驗結果應符合3.4.2的規定。
3.6.3 閘門如做滲漏試驗時，密封面應清除污物，兩密封面間不允許涂抹油脂，將閘門全閉，使門框孔口向上，然后在門框孔口逐漸注入清水，以水不溢出為限，其密封面的滲水量應不大于1.25/L（min.m）.
4 標志、包裝、運輸及貯存
4.1 閘門應有標志，標志內容應包括：
a)制造廠名或廠標。
b)產品名稱。
c)產品標號或主要技術參數
d)制造日期
e)閘門重心位置及總重量
4.2 閘門在檢驗合格后，應清除表面的油污臟物和存留水分。
4.3 螺桿或螺紋部應涂油脂包扎，以防銹蝕和損壞。
4.4 閘門加工面應有可靠保護。附件應成套裝箱。閘門起吊時應防止構件損壞或變形，裝車時應擺放平穩、位置適中，加固可靠;超長、超寬、超高件運輸應懸掛危險警示牌，注意保護道路、橋梁、通信、電力等設施安全。
4.5 產品應保存在通風的庫房或遮篷的場所內。應采聚防止變形、損壞和銹蝕的措施。
新河縣華江水利機械廠具有先進的生產工藝、一流的生產設備、雄厚的技術力量，生產的水利工程啟閉機、鑄鐵閘門、鋼閘門已獲得水利部頒發的水工機械產品使用許可證，并被認定為省級“重合同守信用企業”和“質量信得過單位”。
手動鑄鐵閘門，是用來關閉和開啟水利工程過水孔口的活動結構。閘門的作用是按需要全部或局部的關閉和開啟過水孔口，以調節上、下游水位，泄放流量。廣泛用于農田灌溉、水產養殖、農業經濟開發區、污水處理、水利發電站、水庫、河流（水閘、堤壩、涵洞、管道）、是防洪、抗旱、蓄水、發電、通航、過木及排除泥沙、冰塊和其它漂浮物等進水、退水工程的專用設備、山區、平原有、無電地區均可使用。
手動鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點。
一、手動鑄鐵鑲銅方閘門結構特點：
1.手動鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接（對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
4.品種規格齊全，適應性廣。
5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到水、關水或調節水位的目的。
二、手動鑄鐵閘門工作原理
手動鑄鐵閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口。在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的。
三、手動鑄鐵閘門技術特性
手動鑄鐵閘門從設計、制作安裝及驗收、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售和售后服務全部執行部頒標準。經水利部水工金屬結構質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。
鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點
四、手動鑄鐵閘門安裝調整
鑄鐵閘門，安裝前一定要檢查閘門的最大外型尺寸和預留二期澆筑水泥結構基礎布置孔口，是否相符，基礎布置孔口四周尺寸必須大于閘門最大外型四周尺寸20厘米為宜。
1、閘門安裝前，首先確定水流方向，然后必須校正閘門底橫框上平面的正確高度位置，閘門底橫框上平面必須高于河底（或渠底）平面0.5米為宜，以防水流的沖激，把石頭、泥沙、雜木等漂浮物沖進閘門底橫框槽內，造成閘門不能下降到相應位置，影響止水效果。
2、閘門安裝前，首先檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用板手?jǐn)Q緊。
3、再檢查，兩邊立閘框和上、下橫閘框連接處的四周止水平面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周止水面調整在同一水平面內，再擰緊。
4、閘門在組裝時，為了使閘板和閘框止水摩擦面貼合的更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉。5、閘門安裝時，應整體就位安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉。
5、閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后，一定要保證兩邊立閘框用長水平尺緊靠在鉛垂線上，上下橫閘框用長水平尺靠緊在水平線上，閘門整體吊裝就位后，調
6、整好前后、左右、上下的正確位置，然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面處的間隙，同時對間隙大于0.2mm處，用高強度螺栓進行調整，要確保各止水面的最大間隙在0.2mm以下。再將閘門背水面兩邊立閘框用型鋼或木桿支撐緊，以防水泥澆筑時擠壓，造成兩邊立閘框彎曲變形，影響閘板在閘框滑道內上、下滑動。確認無誤后最后可進行二期澆筑水泥。
7、閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥漿清除完畢，防止水泥漿凝固后，影響閘門啟閉。
五、手動鑄鐵閘門使用保養
鑄鐵閘門，在開啟和關閉過水孔口時應注意閘板的上、下極限位置，以免損壞閘門或啟閉機。閘門在啟閉過程中，如有異常情況，應立即停止使用，并及時檢查處理，排除故障后，才能繼續使用。
閘門關閉時，在離閘底坎10厘米處，應將閘門暫停2分鐘，利用閘門底坎激流沖凈底門槽內的砂石、雜物，然后再將閘門關閉。
為了延長閘門的使用壽命，閘門使用一段時間后，要利用枯水季節，進行防腐蝕處理，表面涂抹防腐材料每半年一次，磨合面涂油每季一次。
1T側搖啟閉機又稱為手動螺桿啟閉機,它是一種采用于人力操作的平面閘門啟閉機設備。它具有自鎖功能,閘門可停留在任何位置。并且配有防盜嘴及專用扳手,具有防盜水功能.螺桿啟閉機具有轉向變速快，手搖啟動。搖動輕巧，啟閉靈活等優點。它的結構由機殼、機蓋、支架、螺母、螺桿、大、小傘齒輪、壓力軸承、手搖柄等組成。
手動鑄鐵閘門啟閉機的安裝步驟
1、在安裝螺桿啟閉機時一定要保持底座基礎布置平面水平180o；啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞機件。
2、將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤。螺桿的下方與閘門連接。
3、對于安裝啟閉機的基礎必須穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。
4、在安裝時根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。
5、 對于產品的電氣設備的安裝，一定符合圖紙及說明書的規定，全部電氣設備均可靠的接地。
6、 在產品安裝完畢，要對機器進行清理，補修已損壞的保護油漆，灌注潤滑脂。
我廠對產品質量實行“三包”，產品自出廠之日起一年內，由于生產質量問題造成產品不合格時，予以“包修、包換、包退”。
